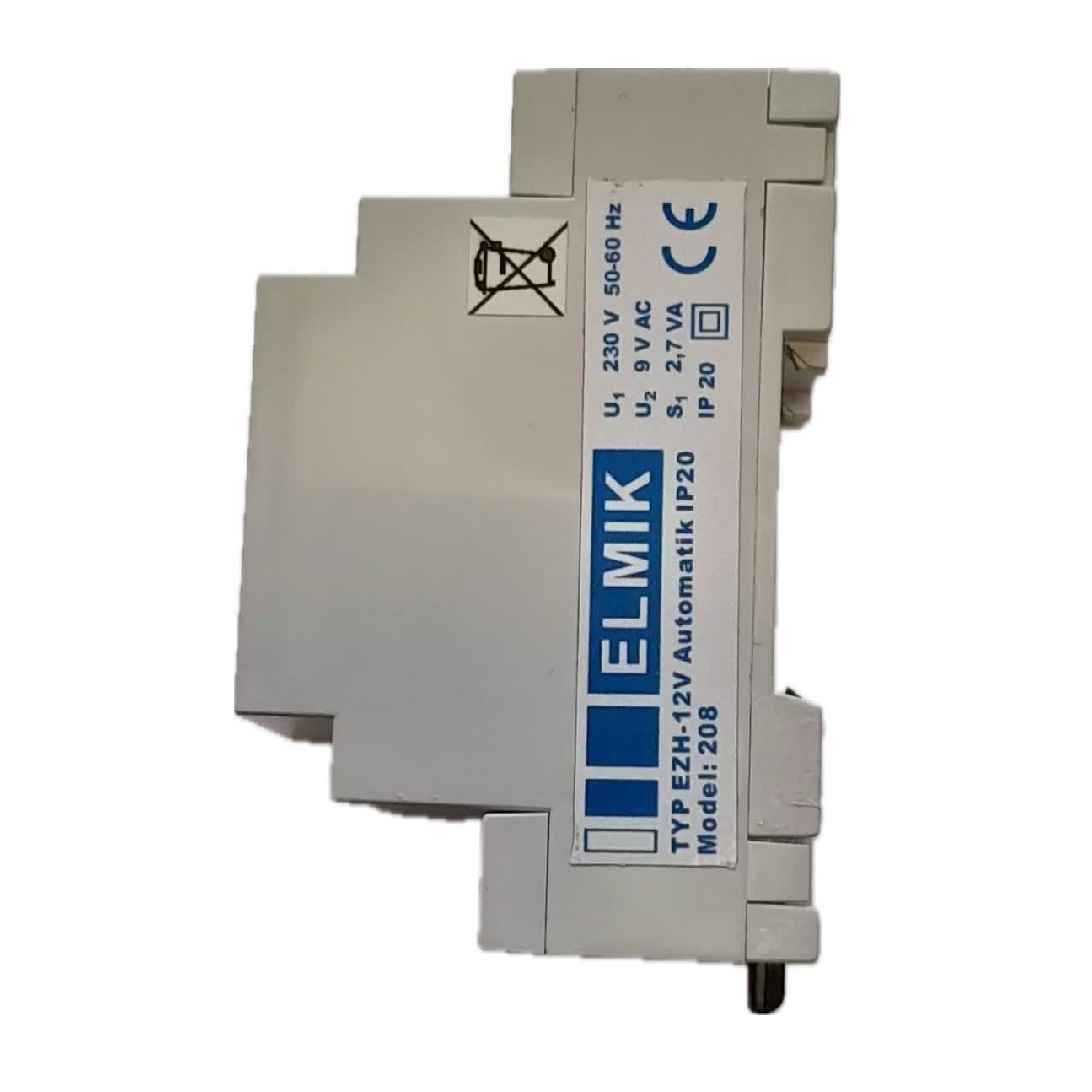

Hladinový spínač EZH-12V automatic IP 20 model 208
Hladinový spínač EZH-12V slúži na spínanie , alebo rozopínanie elektrických obvodov v závislosti na výške hladiny elekricky vodivej kvapaliny. Zariadenie môžeme použiť na ovládanie chodu čerpadla pri plnení resp. odčerpávaní vody buď z voľnej, alebo tlakovej nádrže. Model 208 obsahuje 2 sady prepínacích výstupných “suchých” kontaktov s možnosťou výstupu NO/NC.
Vlastnosti:

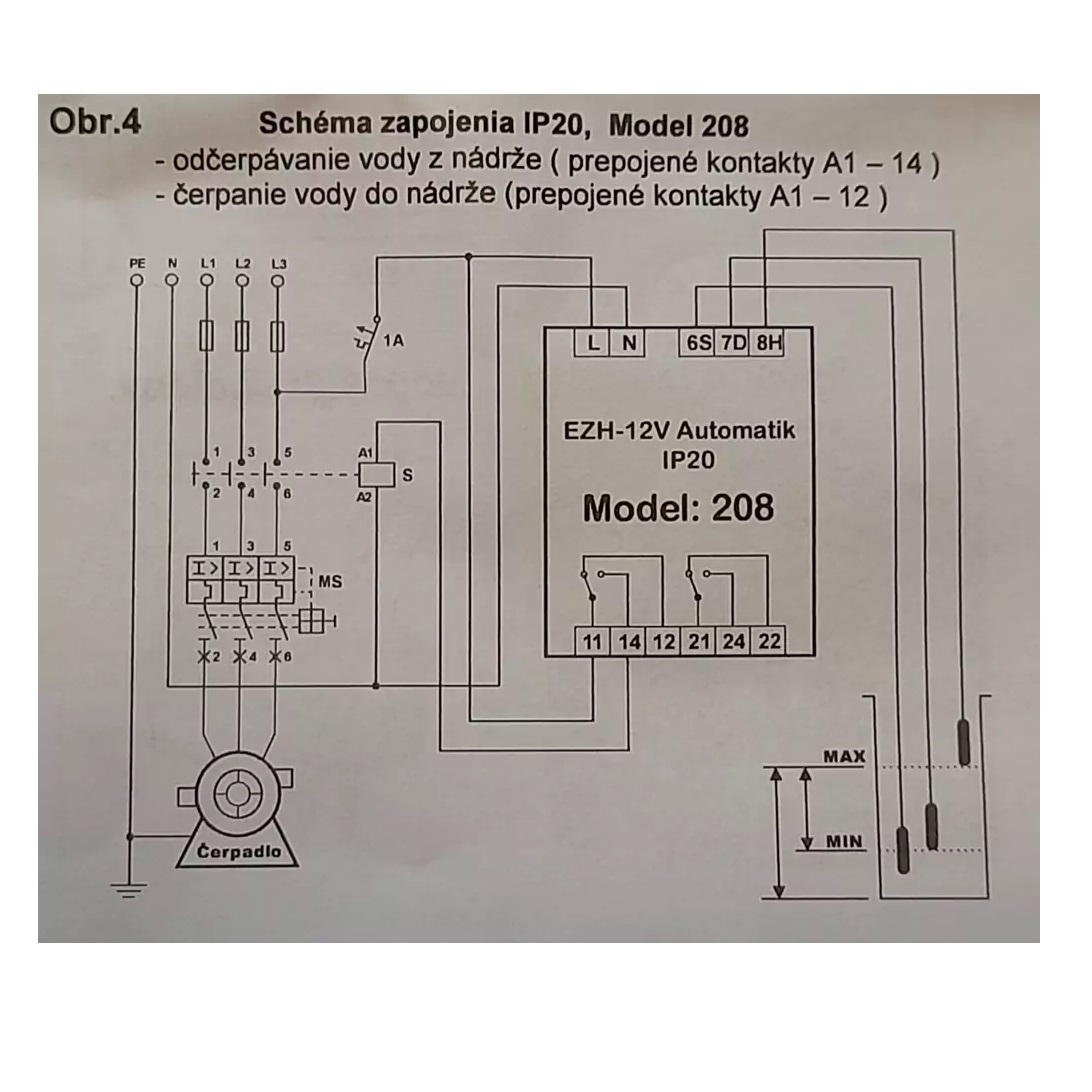

- Pri odčerpávaní vody z nádrže sa ovláda cievka stykača alebo priamo motor čerpadla (podľa modelu čerpadla) cez spínací kontakt relé (viď. schému zapojenia medzi obrázkami.)
- Keď sú všetky elektródy ponorené je relé zariadenia aktivované a cez kontakt Sv. 12 spína cievku stykača alebo priamo motor čerpadla (podľa modelu čerpadla).
- Keď hladina vody klesne pod úroveň elektród 6S – 7D, relé EZH vypína, čím vypne aj ovládací stykač alebo motor čerpadla (podľa modelu čerpadla).
- Zariadenie znova pripojí motor čerpadla po dosiahnutí výšky hladiny danej elektródou 8H.

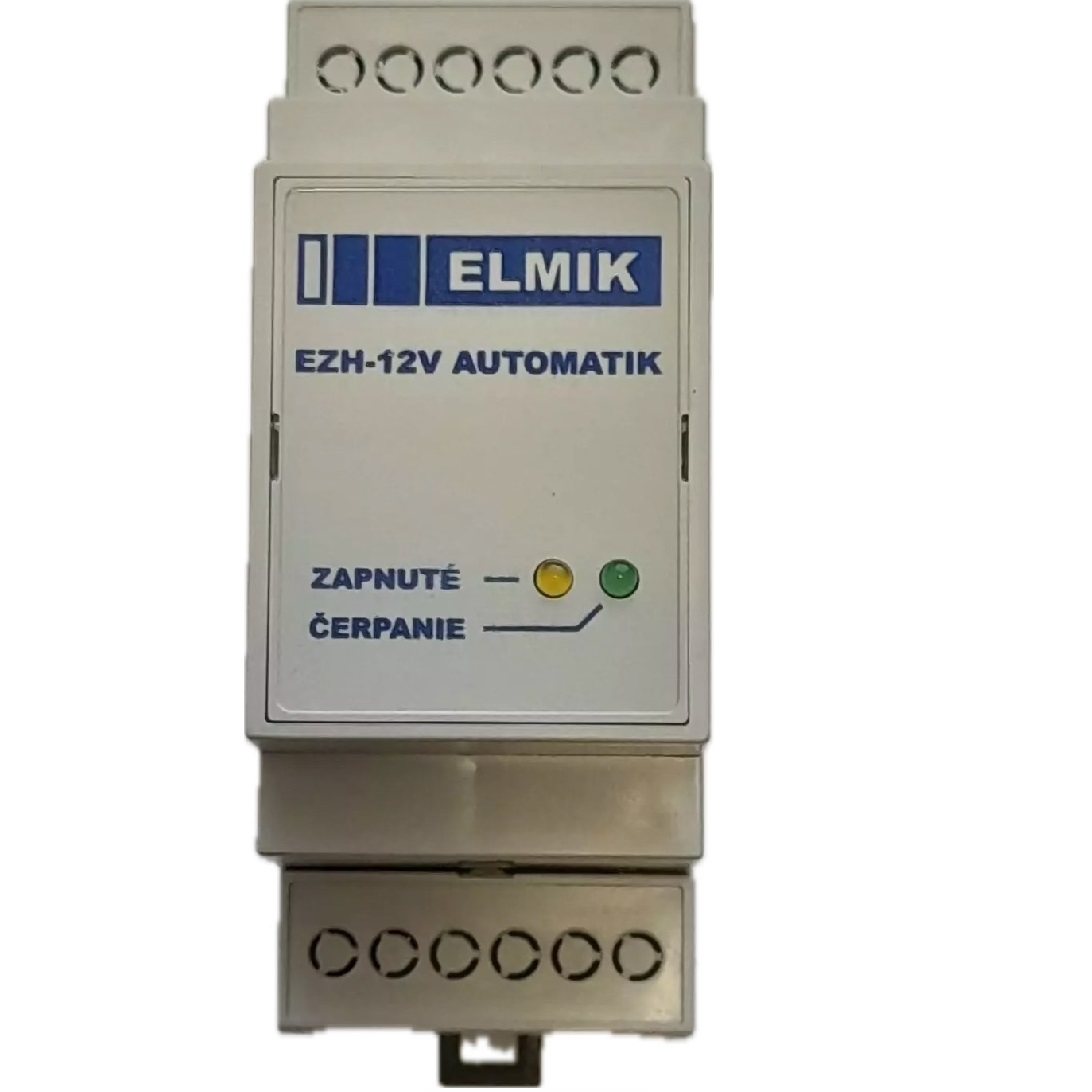

- Funkciu zariadenia signalizujú dve diódy LED.
- Žltá signalizuje zapnutý stav zariadenia, zelená funkciu čerpania.
- Model 208 obsahuje 2 sady prepínacích výstupných “suchých” kontaktov s možnosťou výstupu NO/NC.
Technické parametre:
- Napájacie napätie: 230V, 50-60 Hz
- Príkon: 2,7 VA
- Napätie elektród: 9V AC
- Citlivosť obvodu elektród: 0 – 20 000 Ohm.
- Maximálny spínaný prúd: 2 x 8A AC
- Trvalý prúd kontaktom: 1 x 12A AC
- Rozmery (V x Š x H): 36 x 58 x 90 mm
- IP 20 na DIN lištu
- Maximálna dĺžka vedenia k elektródam: 500 m
